水下机器人专用漂浮电缆

作者： admin来源：本站时间：2018-01-18

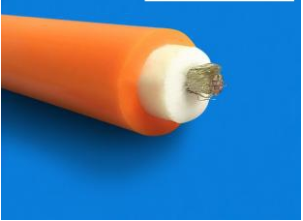

浮力电缆
本实用新型涉及一种浮力电缆，由外护层，缆芯构成，缆芯为控制信号线，其中外护层为发泡层，发泡层与控制信号线之间有一防水层，该防水层紧密包附于控制信号线外层。本实用新型整体结构简单，功能可靠，可克服自重而浮于水面，并且具有良好的防水性能，长期使用缆芯间不产生错位、扭绞及变形，完全可以满足机器人在水下长期工作时对传感器用电缆的需要。

各种类型潜水电机引接线，深水中伸缩/拖拽使用的电线电缆，广泛应用潜水泵及各种水下工作电器由水下到水上的电源连接
防海水零浮力电缆特点：
1.高柔性—多股精绞无氧铜丝做导体保证了线身的柔软性
2.耐弯曲—优化成缆节距+特殊结构设计+精心选材，适用于高频弯曲场合不断芯
3.使用方便—芯线绝缘颜色可依据客户要求订制
4.抗电子干扰—整体镀锡铜丝编织屏蔽密度85%以上，有效的抵抗了外部高频电磁干扰
5.抗拉—柔性包裹材料-无纺布包裹线身+抗拉丝填充，在电缆来回弯曲运动是有效的起到缓冲作用
6.耐磨、耐油、抗老化—特种柔性专用护套料（颜色可由客户选定）弯曲寿命600万次以上护套不破裂
7.可根据用户要求在线缆的两端安装防水接头节省客户的安装时间
防海水零浮力电缆参数：
导体：防海水电缆多股精绞超细无氧铜丝做导体
绝缘：特殊改良PVC绝缘
颜色：≤0.5mm2颜色标识，棕、黑、蓝、紫、粉红、橙＞0.5mm2黑色数字白色号码编号，3芯以上带有黄绿接的线
内护套：可选
屏蔽：镀锡铜网编织屏蔽，密度85％以上
护套：防海水电缆特种丁晴弹性体外护套材料/PUR材料，颜色可自行选定。
额定电压：U0/U ＜0.5mm2 300/300 V ≥ O.5mm2 300/500 V
测试电压: U 3000V符合DIN VDE 0281第2部分
温度范围：℃ -45℃～+105℃
防海水电缆持续运动时的最小弯曲半径：4×电缆外径

规格	导体规格 (根数/直径)		近似密度公斤/KM	标称外径/下限mm	外径上限mm
0.75*2C	96	0.1	52	6.4	6.7
0.75*3C	96	0.1	66.7	6.7	7
0.75*4C	96	0.1	82.9	7.3	7.6
0.75*5C	96	0.1	99.8	7.9	8.2
0.75*6C	96	0.1	117.2	8.6	8.9
0.75*7C	96	0.1	134.8	9.2	9.5
0.75*8C	96	0.1	154.5	10.1	10.7
0.75*9C	96	0.1	172.7	10.8	11.4
0.75*10C	96	0.1	190.4	11.3	11.9
0.75*11C	96	0.1	217.3	13.1	13.7
0.75*12C	96	0.1	229.7	13.1	13.7
0.75*13C	96	0.1	242.2	13.1	13.7
0.75*14C	96	0.1	268.1	14.4	15
0.75*15C	96	0.1	280.6	14.4	15
0.75*16C	96	0.1	293.3	14.5	15.1
0.75*17C	96	0.1	320.6	15.8	16.8
0.75*18C	96	0.1	333.1	15.8	16.8
0.75*19C	96	0.1	345.6	15.8	16.8
0.75*20C	96	0.1	359.4	15.9	16.9
0.75*21C	96	0.1	371.8	15.9	16.9
0.75*22C	96	0.1	384.3	15.9	16.9
0.75*23C	96	0.1	415.1	17.4	18.4
0.75*24C	96	0.1	427.6	17.4	18.4
0.75*25C	96	0.1	440	17.4	18.4

1.0*2C	126	0.1	61.8	6.8	7.1
1.0*3C	126	0.1	80.1	7.2	7.5
1.0*4C	126	0.1	100.4	7.8	8.1
1.0*5C	126	0.1	121.4	8.5	8.8
1.0*6C	126	0.1	142.9	9.3	9.6
1.0*7C	126	0.1	164.8	10	10.6
1.0*8C	126	0.1	189.1	11	11.6
1.0*9C	126	0.1	211.7	11.7	12.3
1.0*10C	126	0.1	233.6	12.3	12.9
1.0*11C	126	0.1	266.4	14	14.6
1.0*12C	126	0.1	282.2	14	14.6
1.0*13C	126	0.1	298.1	14	14.6
1.0*14C	126	0.1	329.8	15.4	16.4
1.0*15C	126	0.1	345.6	15.4	16.4
1.0*16C	126	0.1	361.8	15.4	16.4
1.0*17C	126	0.1	395.2	16.9	17.9
1.0*18C	126	0.1	411.1	16.9	17.9
1.0*19C	126	0.1	426.9	16.9	17.9
1.0*20C	126	0.1	444.4	17	18

1.5*2C	189	0.1	86.6	8.2	8.5
1.5*3C	189	0.1	113.6	8.7	9
1.5*4C	189	0.1	143.5	9.5	9.8
1.5*5C	189	0.1	174.4	10.4	11
1.5*6C	189	0.1	206.2	11.4	12
1.5*7C	189	0.1	238.5	12.3	12.9
1.5*8C	189	0.1	274.5	13.5	14.1
1.5*9C	189	0.1	308	14.5	15.1
1.5*10C	189	0.1	340.6	15.3	15.9
1.5*11C	189	0.1	389.7	17.4	18
1.5*12C	189	0.1	413.1	17.4	18
1.5*13C	189	0.1	436.5	17.4	18
1.5*14C	189	0.1	484.1	19.3	19.9
1.5*15C	189	0.1	507.5	19.3	19.9
1.5*16C	189	0.1	531.4	19.3	19.9
1.5*17C	189	0.1	581.8	21.2	22.2
1.5*18C	189	0.1	605.2	21.2	22.2
1.5*19C	189	0.1	628.6	21.2	22.2
1.5*20C	189	0.1	657.1	21.5	22.5
1.5*21C	189	0.1	680.5	21.5	22.5
1.5*22C	189	0.1	703.8	21.5	22.5
1.5*23C	189	0.1	761	23.7	24.7
1.5*24C	189	0.1	784.4	23.7	24.7

2.5*2C	161	0.14	134.6	10.2	11
2.5*3C	161	0.14	182	10.8	11.6
2.5*4C	161	0.14	233.8	11.8	12.8
2.5*5C	161	0.14	287.5	13.1	14.1
2.5*6C	161	0.14	342.7	14.4	15.4
2.5*7C	161	0.14	399	15.7	17.1
2.5*8C	161	0.14	461.6	17.5	18.9
2.5*9C	161	0.14	520.2	18.8	20.2
2.5*10C	161	0.14	577.4	19.9	21.3
2.5*11C	161	0.14	612.9	19.5	20.9
2.5*12C	161	0.14	654.7	19.5	20.9
2.5*13C	161	0.14	712.3	20.6	22
2.5*14C	161	0.14	754.2	20.6	22
2.5*15C	161	0.14	814.2	21.9	23.3
2.5*16C	161	0.14	856.1	21.9	23.3
2.5*17C	161	0.14	918	23.2	24.6
2.5*18C	161	0.14	959.9	23.2	24.6
2.5*19C	161	0.14	1012.4	23.9	25.3
2.5*20C	161	0.14	1067.5	24.7	26.6
2.5*21C	161	0.14	1139.3	26.5	28.4
2.5*22C	161	0.14	1181.1	26.5	28.4
2.5*23C	161	0.14	1246.6	27.8	29.7
2.5*24C	161	0.14	1288.4	27.8	29.7
