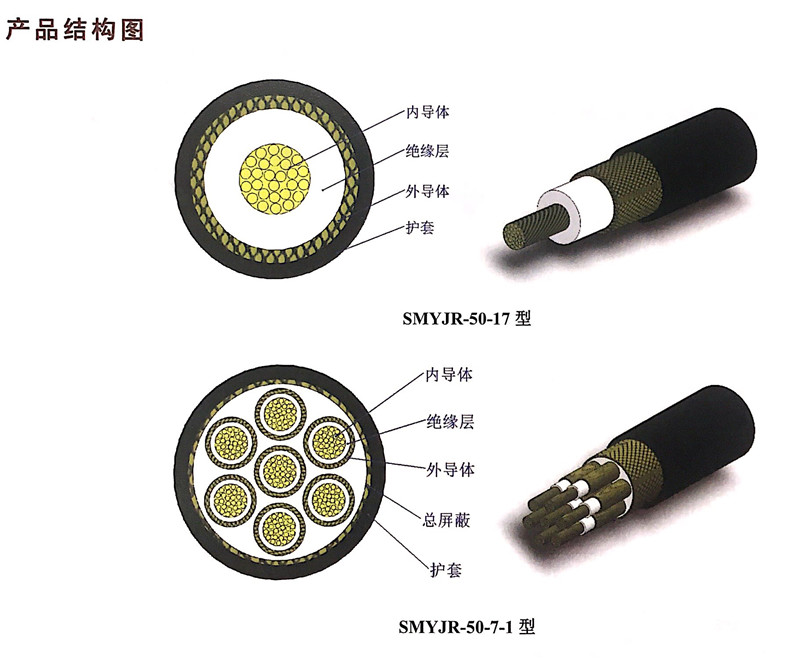

| 电缆型号 | SMYJR-50-17 | SMYJR-50-12 | SMYYR-50-9 | SMYJR-50-7-1 | ||||||
| 结构尺寸 | 电缆外径（mm） | 22.5±0.5 | 14.6±0.4 | 12.5±0.5 | 30±0.5 | |||||
| 机械性能 | 弯曲半径（mm） | 150 | 120 | 100 | 300 | |||||
| 电气性能 | 导体直流电阻（Ω/km） | 1.20 | 2.65 | 3.80 | 1.20 | |||||
| 绝缘电阻（GΩ▪km） | 10 | 10 | 10 | 10 | ||||||
| 特性阻抗（Ω） | 50±2 | 50±2 | 50±2 | 50±2 | ||||||
| 电容（Pf/m） | ≤110 | ≤110 | ≤110 | ≤110 | ||||||
| 高频高压（kv，2MHz） | 8 | 7 | 5 | 8 | ||||||
| 工作频率（MHz） | 400 | 30 | 200 | 1000 | ||||||
| 衰减（dB/m） | 0.10 | 0.0.3 | 0.113 | 0.10 | ||||||
| 环境性能 | 工作温度（℃） | -40～+85 | ||||||||
| 水密性能（MPa，纵横向） | 4.4 | |||||||||
| 耐海水性 | 适用 | |||||||||
| 配接连接器 |
HL45M-J(W)354A HL60M-J354A HL45M-KF354A TL42M-J355 HL29M-K530 |
HL30M-J369 HL30M-K369 |
HL29M-K8A HL29M-J8A |
HF108M-TK371 | ||||||
| 组件系列 | Z368 | Z354 | ||||||||
| 组件型号 | Z368-HL29M-J8A/K8A | Z368-HL29M-J8A/W8A | Z354-HL45M-J354A/HL60M-J354A | Z354-HL45M-KF354A | Z354-TL42M-J355 | Z354-HL29M-KF370 | ||||
| 连接器 |
HL29M-J8A插头 HL29M-K8A插座 |
HL29M-J8A插头 HL29M-JW8A直角插头 |
HL45M-J354A插头 HL60M-J354A插头 |
HL45M-KF354A 方法兰插座 |
TL42M-J355插头 | HL29M-KF370插座 | ||||
| 配接连接器 | HL29M/L12-50KKF | HL29M/L12-50KKF | —————— | HL45M-KF354A插头 | TL42M-KF7插座 | HL29M-J8A/W8A插头 | ||||
| 配接电缆 | SMYYR-50-9 | SMYYR-50-17 | ||||||||
| 电气性能 |
频率范围：30~400MHz 特性阻抗：50Ω 电压驻波比：≤1.3 接触电阻：≤0.01Ω 承受功率：平均功率400w |
绝缘电阻：≥10GΩ 介质耐压：6000V，2MHz |
||||||||
| 机械性能 | 寿命：500次，电缆夹持力：≥500N | 抗拉强度：560N | ||||||||
| 环境性能 |
耐静水压：4.41MPa 耐海水腐蚀，防霉菌，耐核辐射 |
抗拉强度：4.5MPa 工作温度：-50~+85℃ |
||||||||
