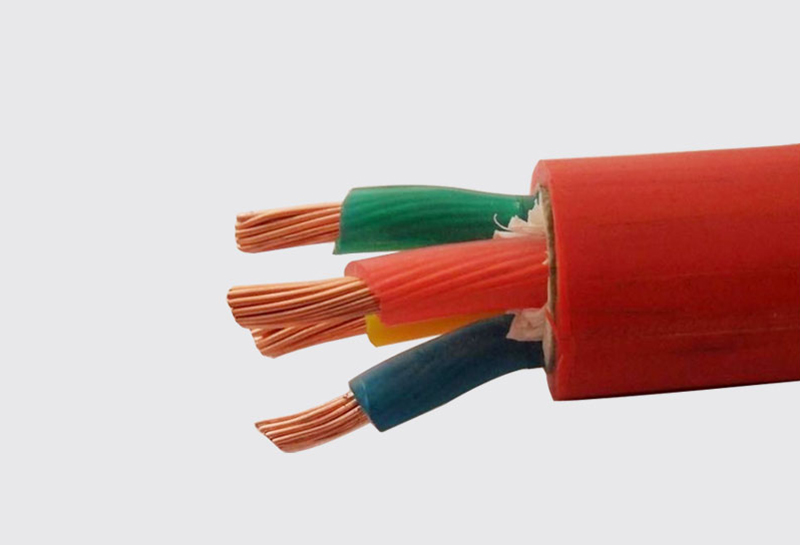

KGGR,KGGRP高温控制电缆

作者： admin来源：本站时间：2018-06-11

一：产品执行标准
阻燃耐火特性试验执行GB12666-90标准
二：使用特性
1．交流额定电压：U0/U 450/750KV
最高工作温度：180℃
2．最低环境温度：硅橡胶护套：固定敷设-60℃，非固定敷设-20℃
3．电缆安装敷设温度应不低于-20℃。
4．电缆允许弯曲半径：最小为电缆外径的6倍
三：基本型号及名称
KGG硅橡胶绝缘
KGGR 硅橡胶绝缘和护套控制软电缆
硅橡胶绝缘和护套铜丝编织
KGGRP 硅橡胶绝缘和护套铜丝编织屏蔽控制软电缆
KGGRP1 硅橡胶绝缘和护套镀锡编织屏蔽控制软电缆
备注：
1 如需阻燃，型号前加ZR；
2硅橡胶绝缘丁护套电缆在芯数多，截面大的情况下代替硅橡胶绝缘和护套耐热控制电缆，
适用情况与硅橡胶护套电缆相似，长时使用温度为-60-105℃。
3导体线芯中铜丝可以采用镀锡。
四：主要技术指标
1．成品电缆导体直流电阻(符合GB3956规定)参照附录A表3规定。
2．20℃时绝缘电阻不小于500MΩ/KM。
3．成品电缆经受交流50HZ3.0KV/5min电压试验不击穿。

规格

导体规格 (根数/直径)

近似密度公斤/KM

标称外径/下限mm

外径上限mm

0.75*2C	96	0.1	52	6.4	6.7
0.75*3C	96	0.1	66.7	6.7	7.0
0.75*4C	96	0.1	82.9	7.3	7.6
0.75*5C	96	0.1	99.8	7.9	8.2
0.75*6C	96	0.1	117.2	8.6	8.9
0.75*7C	96	0.1	134.8	9.2	9.5
0.75*8C	96	0.1	154.5	10.1	10.7
0.75*9C	96	0.1	172.7	10.8	11.4
0.75*10C	96	0.1	190.4	11.3	11.9
0.75*11C	96	0.1	217.3	13.1	13.7
0.75*12C	96	0.1	229.7	13.1	13.7
0.75*13C	96	0.1	242.2	13.1	13.7
0.75*14C	96	0.1	268.1	14.4	15.0
0.75*15C	96	0.1	280.6	14.4	15.0
0.75*16C	96	0.1	293.3	14.5	15.1
0.75*17C	96	0.1	320.6	15.8	16.8
0.75*18C	96	0.1	333.1	15.8	16.8
0.75*19C	96	0.1	345.6	15.8	16.8
0.75*20C	96	0.1	359.4	15.9	16.9
0.75*21C	96	0.1	371.8	15.9	16.9
0.75*22C	96	0.1	384.3	15.9	16.9
0.75*23C	96	0.1	415.1	17.4	18.4
0.75*24C	96	0.1	427.6	17.4	18.4
0.75*25C	96	0.1	440	17.4	18.4

1.0*2C	126	0.1	61.8	6.8	7.1
1.0*3C	126	0.1	80.1	7.2	7.5
1.0*4C	126	0.1	100.4	7.8	8.1
1.0*5C	126	0.1	121.4	8.5	8.8
1.0*6C	126	0.1	142.9	9.3	9.6
1.0*7C	126	0.1	164.8	10.0	10.6
1.0*8C	126	0.1	189.1	11.0	11.6
1.0*9C	126	0.1	211.7	11.7	12.3
1.0*10C	126	0.1	233.6	12.3	12.9
1.0*11C	126	0.1	266.4	14.0	14.6
1.0*12C	126	0.1	282.2	14.0	14.6
1.0*13C	126	0.1	298.1	14.0	14.6
1.0*14C	126	0.1	329.8	15.4	16.4
1.0*15C	126	0.1	345.6	15.4	16.4
1.0*16C	126	0.1	361.8	15.4	16.4
1.0*17C	126	0.1	395.2	16.9	17.9
1.0*18C	126	0.1	411.1	16.9	17.9
1.0*19C	126	0.1	426.9	16.9	17.9
1.0*20C	126	0.1	444.4	17.0	18.0

1.5*2C	189	0.1	86.6	8.2	8.5
1.5*3C	189	0.1	113.6	8.7	9.0
1.5*4C	189	0.1	143.5	9.5	9.8
1.5*5C	189	0.1	174.4	10.4	11.0
1.5*6C	189	0.1	206.2	11.4	12.0
1.5*7C	189	0.1	238.5	12.3	12.9
1.5*8C	189	0.1	274.5	13.5	14.1
1.5*9C	189	0.1	308	14.5	15.1
1.5*10C	189	0.1	340.6	15.3	15.9
1.5*11C	189	0.1	389.7	17.4	18.0
1.5*12C	189	0.1	413.1	17.4	18.0
1.5*13C	189	0.1	436.5	17.4	18.0
1.5*14C	189	0.1	484.1	19.3	19.9
1.5*15C	189	0.1	507.5	19.3	19.9
1.5*16C	189	0.1	531.4	19.3	19.9
1.5*17C	189	0.1	581.8	21.2	22.2
1.5*18C	189	0.1	605.2	21.2	22.2
1.5*19C	189	0.1	628.6	21.2	22.2
1.5*20C	189	0.1	657.1	21.5	22.5
1.5*21C	189	0.1	680.5	21.5	22.5
1.5*22C	189	0.1	703.8	21.5	22.5
1.5*23C	189	0.1	761	23.7	24.7
1.5*24C	189	0.1	784.4	23.7	24.7

2.5*2C	161	0.14	134.6	10.2	11.0
2.5*3C	161	0.14	182	10.8	11.6
2.5*4C	161	0.14	233.8	11.8	12.8
2.5*5C	161	0.14	287.5	13.1	14.1
2.5*6C	161	0.14	342.7	14.4	15.4
2.5*7C	161	0.14	399	15.7	17.1
2.5*8C	161	0.14	461.6	17.5	18.9
2.5*9C	161	0.14	520.2	18.8	20.2
2.5*10C	161	0.14	577.4	19.9	21.3
2.5*11C	161	0.14	612.9	19.5	20.9
2.5*12C	161	0.14	654.7	19.5	20.9
2.5*13C	161	0.14	712.3	20.6	22.0
2.5*14C	161	0.14	754.2	20.6	22.0
2.5*15C	161	0.14	814.2	21.9	23.3
2.5*16C	161	0.14	856.1	21.9	23.3
2.5*17C	161	0.14	918	23.2	24.6
2.5*18C	161	0.14	959.9	23.2	24.6
2.5*19C	161	0.14	1012.4	23.9	25.3
2.5*20C	161	0.14	1067.5	24.7	26.6
2.5*21C	161	0.14	1139.3	26.5	28.4
2.5*22C	161	0.14	1181.1	26.5	28.4
2.5*23C	161	0.14	1246.6	27.8	29.7
2.5*24C	161	0.14	1288.4	27.8	29.7
