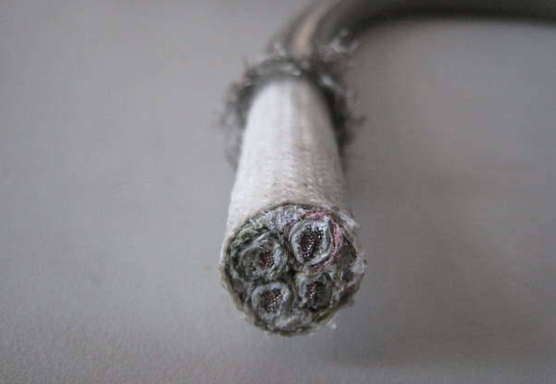

耐火电缆

作者： admin来源：本站时间：2018-06-11

产品型号：GN500-04
执行标准：Q/IRMV5－2009
产品特性：
1、额定电压：300/500V
2、工作温度：1000℃
3、导体：绞合纯镍线
4、绝缘：耐高温纱+玻璃纤维编织+氟金云母带
5、颜色：白
特点/用途：
固定敷设，外加火焰燃烧，无有害有毒气体。本产品是冶金、热工、石油、化工、天然气、煤油等特殊环境中，需要防火性能的各种电气装置中所需用的电线电缆.

规格

导体规格 (根数/直径)

近似密度公斤/KM

标称外径/下限mm

外径上限mm

0.75*2C	96	0.1	52	6.4	6.7
0.75*3C	96	0.1	66.7	6.7	7.0
0.75*4C	96	0.1	82.9	7.3	7.6
0.75*5C	96	0.1	99.8	7.9	8.2
0.75*6C	96	0.1	117.2	8.6	8.9
0.75*7C	96	0.1	134.8	9.2	9.5
0.75*8C	96	0.1	154.5	10.1	10.7
0.75*9C	96	0.1	172.7	10.8	11.4
0.75*10C	96	0.1	190.4	11.3	11.9
0.75*11C	96	0.1	217.3	13.1	13.7
0.75*12C	96	0.1	229.7	13.1	13.7
0.75*13C	96	0.1	242.2	13.1	13.7
0.75*14C	96	0.1	268.1	14.4	15.0
0.75*15C	96	0.1	280.6	14.4	15.0
0.75*16C	96	0.1	293.3	14.5	15.1
0.75*17C	96	0.1	320.6	15.8	16.8
0.75*18C	96	0.1	333.1	15.8	16.8
0.75*19C	96	0.1	345.6	15.8	16.8
0.75*20C	96	0.1	359.4	15.9	16.9
0.75*21C	96	0.1	371.8	15.9	16.9
0.75*22C	96	0.1	384.3	15.9	16.9
0.75*23C	96	0.1	415.1	17.4	18.4
0.75*24C	96	0.1	427.6	17.4	18.4
0.75*25C	96	0.1	440	17.4	18.4

1.0*2C	126	0.1	61.8	6.8	7.1
1.0*3C	126	0.1	80.1	7.2	7.5
1.0*4C	126	0.1	100.4	7.8	8.1
1.0*5C	126	0.1	121.4	8.5	8.8
1.0*6C	126	0.1	142.9	9.3	9.6
1.0*7C	126	0.1	164.8	10.0	10.6
1.0*8C	126	0.1	189.1	11.0	11.6
1.0*9C	126	0.1	211.7	11.7	12.3
1.0*10C	126	0.1	233.6	12.3	12.9
1.0*11C	126	0.1	266.4	14.0	14.6
1.0*12C	126	0.1	282.2	14.0	14.6
1.0*13C	126	0.1	298.1	14.0	14.6
1.0*14C	126	0.1	329.8	15.4	16.4
1.0*15C	126	0.1	345.6	15.4	16.4
1.0*16C	126	0.1	361.8	15.4	16.4
1.0*17C	126	0.1	395.2	16.9	17.9
1.0*18C	126	0.1	411.1	16.9	17.9
1.0*19C	126	0.1	426.9	16.9	17.9
1.0*20C	126	0.1	444.4	17.0	18.0

1.5*2C	189	0.1	86.6	8.2	8.5
1.5*3C	189	0.1	113.6	8.7	9.0
1.5*4C	189	0.1	143.5	9.5	9.8
1.5*5C	189	0.1	174.4	10.4	11.0
1.5*6C	189	0.1	206.2	11.4	12.0
1.5*7C	189	0.1	238.5	12.3	12.9
1.5*8C	189	0.1	274.5	13.5	14.1
1.5*9C	189	0.1	308	14.5	15.1
1.5*10C	189	0.1	340.6	15.3	15.9
1.5*11C	189	0.1	389.7	17.4	18.0
1.5*12C	189	0.1	413.1	17.4	18.0
1.5*13C	189	0.1	436.5	17.4	18.0
1.5*14C	189	0.1	484.1	19.3	19.9
1.5*15C	189	0.1	507.5	19.3	19.9
1.5*16C	189	0.1	531.4	19.3	19.9
1.5*17C	189	0.1	581.8	21.2	22.2
1.5*18C	189	0.1	605.2	21.2	22.2
1.5*19C	189	0.1	628.6	21.2	22.2
1.5*20C	189	0.1	657.1	21.5	22.5
1.5*21C	189	0.1	680.5	21.5	22.5
1.5*22C	189	0.1	703.8	21.5	22.5
1.5*23C	189	0.1	761	23.7	24.7
1.5*24C	189	0.1	784.4	23.7	24.7

2.5*2C	161	0.14	134.6	10.2	11.0
2.5*3C	161	0.14	182	10.8	11.6
2.5*4C	161	0.14	233.8	11.8	12.8
2.5*5C	161	0.14	287.5	13.1	14.1
2.5*6C	161	0.14	342.7	14.4	15.4
2.5*7C	161	0.14	399	15.7	17.1
2.5*8C	161	0.14	461.6	17.5	18.9
2.5*9C	161	0.14	520.2	18.8	20.2
2.5*10C	161	0.14	577.4	19.9	21.3
2.5*11C	161	0.14	612.9	19.5	20.9
2.5*12C	161	0.14	654.7	19.5	20.9
2.5*13C	161	0.14	712.3	20.6	22.0
2.5*14C	161	0.14	754.2	20.6	22.0
2.5*15C	161	0.14	814.2	21.9	23.3
2.5*16C	161	0.14	856.1	21.9	23.3
2.5*17C	161	0.14	918	23.2	24.6
2.5*18C	161	0.14	959.9	23.2	24.6
2.5*19C	161	0.14	1012.4	23.9	25.3
2.5*20C	161	0.14	1067.5	24.7	26.6
2.5*21C	161	0.14	1139.3	26.5	28.4
2.5*22C	161	0.14	1181.1	26.5	28.4
2.5*23C	161	0.14	1246.6	27.8	29.7
2.5*24C	161	0.14	1288.4	27.8	29.7
