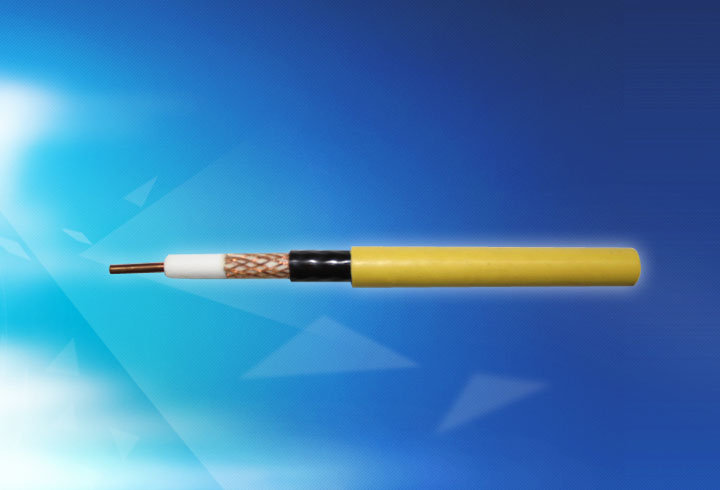

MSLYF型煤矿用通信漏泄电缆
作者： admin来源： 本站时间：2017-10-17
该系列电缆主要用于无线电波难以传播速度的环境或盲区里的的移动通信，如隧道、地下铁路、高速公路、矿井、 高楼大厦的安防系统、消防系统等，实现移动点和固定点或移动点之间的通信联系。该产品符合煤矿用标准。
|
技术参数 |
|
型号 |
MSLYF(Y)VZ-50-9 |
MSLYF(Y)VZ-75-9 |
SLYFYVZ-75-9.5 |
|
内导体 |
铜包铝线 |
|
内导体直径(mm) |
3.50 |
2.10 |
2.4 |
|
外导体 |
编织铜线 |
编织铜线 |
编织束丝铜线 |
|
绝缘 |
发泡聚乙烯 |
发泡聚乙烯 |
发泡聚乙烯 |
|
护套 |
PVC(PE+PVC) |
PVC(PVC+PE) |
PE+PVC |
|
最小弯曲半径(mm) |
100 |
100 |
100 |
|
特性阻抗(Ω) |
50 ± 2 |
75 ± 3 |
75 ± 3 |
|
额定功率(dB/km) |
|
|
|
|
60(MHz) |
≤ 40 |
≤ 40 |
30(MHz) |
1.8 |
|
150(MHz) |
≤ 60 |
≤ 55 |
150(MHz) |
4.15 |
|
耦合损耗(dB) |
|
|
|
|
|
60(MHz) |
75 ± 5 |
80 ± 10 |
30(MHz) |
65 ± 10 |
|
150(MHz) |
75 ± 5 |
80 ± 10 |
150(MHz) |
65 ± 10 |
|
驻波比 |
<1.5 |
<1.5 |
/ |
|
|
|
|
产品特点 |
|
·宽频带、低耦合损耗、低传输损耗、低驻波、弯曲性好等特性。
|
