柔软变频电缆
作者： admin来源： 本站时间：2018-06-11
BPYJVPR3*150+3*25标准对称电缆结构设计，所以电缆芯数为3芯、3+1芯（其中一芯为同心导体结构——T）、3+3芯（3大3小结构），由于需要良好的电磁屏蔽，所以该电缆必须金属屏蔽，由于需要增大中性线载流能力，所以建议该电缆中心线截面大于等于一半主线芯截面，最好等于主线芯截面。
详细介绍
主要用于变频电源和变频电机之间连接用的电缆，以及额定电压0.6/1kV及以下的输配电线路中，作传输电能用。尤其适用于冶金，纺织，金属加工，造纸、矿山，铁路和食品加工等行业。现我公司生产的普通型变频电力电缆、耐高温型变频电力电缆、柔软型变频电力电缆和低烟无卤型变频电力电缆可满足不同场合的使用。
使用条件：
1 . 额定电压∪0/∪：0.6/1KV。
2 .导体长期允许工作温度为：
氟塑料绝缘层为200/260℃；
聚氯乙烯绝缘层为70/90℃；
硅橡胶绝缘层为180℃；
交联聚乙烯绝缘层为90℃；
3 . 电缆允许最小弯曲半径不小于15D（D-电缆外径mm）
1 .交联聚乙烯绝缘、氟塑料绝缘、硅橡胶绝缘、聚氯乙烯绝缘、耐温耐候性好。
2 .低传输阻抗，电磁兼容性好。
3 .低工作电容。
4 .良好的抗干扰和低辐射性能。
5 .对称的三芯电缆结构设计，具有比四芯电缆更好的传输性能。
型号名称
BPYJVTP2-TK 铜芯交联聚乙烯绝缘聚氯乙烯护套铜丝缠绕铜带绕包屏蔽变频器用回路电缆。
ZR-BPYJVTP2-TK铜芯交联聚乙烯绝缘阻燃聚氯乙烯护套铜丝缠绕铜带绕包屏蔽变频器用回路电缆。
BPYJVP12-TK铜芯交联聚乙烯绝缘聚氯乙烯护套铜带绕包铜丝编织双重屏蔽变频器用回路电缆。
ZR-BPYJVP12-TK铜芯交联聚乙烯绝缘阻燃聚氯乙烯护套铜带绕包铜丝编织双重屏蔽变频器用回路电缆。
BPYJVPX12R-TK铜芯交联聚乙烯绝缘聚氯乙烯护套铜带绕包镀锡铜丝编织双重屏蔽变频器用回路电缆。
ZR-BPYJVPX12R22-TK铜芯交联聚乙烯绝缘阻燃聚氯乙烯护套铜带绕包镀锡铜丝编织双重屏蔽钢带铠装变频器用回路电缆。
型号 芯数 标称截面（MM）
BPYJVTP2 主芯线1.5~240
ZRBPYJVTP2主芯线 1.5~240
BPYJVPR 主芯线1.5~240
BPYJVPR 主芯线1.5~240

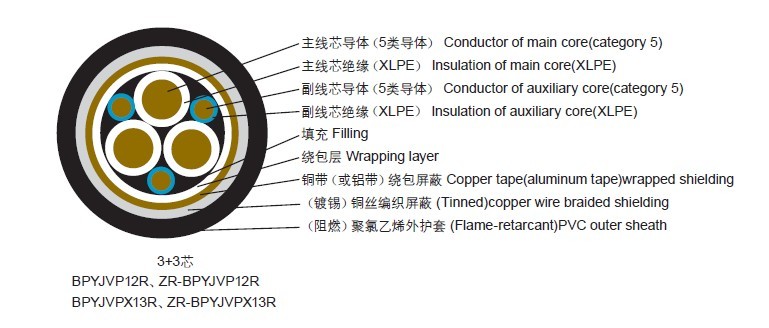

BPYJVP12R 3+3 主线芯截面：2.5-240,副线芯截面：0.5-35
BPYJVPX12R 3+3 主线芯截面：2.5-240,副线芯截面：0.5-35
BPYJVPR 3+3 主芯线1.5~240，副线芯截面：0.5-35
BPYJVPR 3+3主芯线1.5~240，副线芯截面：0.5-35
ZRBPYJVP12R22 3+3 主线芯截面：2.5-240,副线芯截面：0.5-35
ZRBPYJVPX12 3+3 主线芯截面：2.5-240,副线芯截面：0.5-35
注：另可根据用户需要提供铠装结构
