详细说明：
| 技术参数 | ||||
| 型号 | SD-50-16-3 | SD-50-22-3 | SD-50-40-3 | SD-50-80-3 |

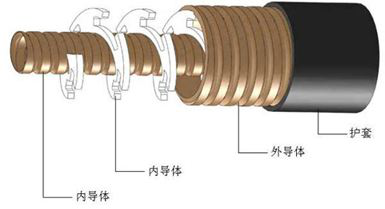

| 内导体直径（mm） | 6.25 | 9.5 | 18.5 | 35 |
| 内导体 | 铜包铝/铜线 | 铜管 | 皱纹铜管 | |
| 绝缘 | 螺旋PE | |||
| 外导体 | 皱纹铜管 | |||
| 外导体直径（mm） | 18.5 | 25.7 | 46.4 | 85.5 |
| 电缆直径（mm） | 23 | 30 | 51 | 94 |
| 最小弯曲半径（mm） | 345 | 450 | 1200 | 1800 |
| 电缆重量（kg/km） | 640 | 900 | 1932 | 4500 |
| 特性阻抗（Ω） | 50±0.5 | 50±0.5 | 50±0.5 | 50±0.5 |
| 最大工作频率（MHz） | 4900 | 4600 | 3000 | 1600 |
| 工作电压（kv） | 2.8 | 4.2 | 7 | 12 |
| 驻波比VSWR | ||||
| 470~600（MHz） | ≤1.1 | |||
| 600~1000（MHz） | ≤1.13 | |||
| 衰减（dB/100m） | ||||
| 200（MHz) | 2.81 | 1.98 | 1.13 | 0.63 |
| 500（MHz) | 4.51 | 3.23 | 1.93 | 1.02 |
| 1000（MHz) | 6.5 | 4.72 | 2.93 | 1.48 |
| 平均功率（KW） | ||||
| 200（MHz) | 3.43 | 4.2 | 10.6 | 28.7 |
| 500（MHz) | 2.1 | 2.5 | 6.3 | 17.7 |
| 1000（MHz) | 1.43 | 1.69 | 4.2 | 12.2 |
| 配接电缆 |
L29Q-J(K)134 L27Q-J(K)134 |
IF45Q-K135 IF45M-K135 IF45P-K135 IF45-135 |
IF70Q-J(K)136 IF70P-J(K)136 IF70M-J(K)136 IF70-J(K)136 IF45Q-J(K)136 |
IF110Q-J(K)137 IF110P-J(K)137 |
