YJGCFPB 6-10KV高压扁平电缆
作者： admin来源： 本站时间：2017-11-16

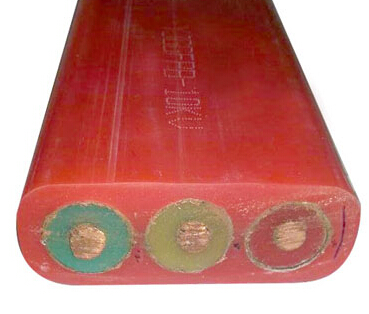

YGEFPTB-6/10KV 3×70+3×16/3移动卷筒用高压扁电缆
一、产品特点及用途
产品适用于交流额定电压0.6/1KV及以下的堆取料机、翻车机、排土机、混匀机、港机卷筒上用扁电缆，电缆结构扁平柔软，具有阻燃耐热、耐寒、耐腐蚀、防油、防水，以及耐磨抗拉使用寿命长，电缆根据用户需要可设计编制加入多芯控制及光纤通信制成动力、控制光纤、通迅组合扁电缆，电缆广泛用于冶金、电力、石油化工、矿山、水泥、船舶工业、港口及移动设备制造等行业。
二、产品执行标准
Q/AT2005-3标准
阻燃性能试验执行GB12666.5-90规定
三、使用特性
1、交流额定电压：U0/U 0.6/1KV；最高工作温度：105℃；最低环境温度：固定敷设-40℃；
2、电缆安装敷设温度应不低于-25℃。
四、主要技术指标
1、成品电缆导体（R类）直流电阻符合GB3956规定；
2、20℃时绝缘电阻不小于50MΩ/KM；
3、成品电缆经受交流50HZ 3.5KV/5min电压试验不击穿。
五、基本电缆规格及结构参数
型号
名 称
规 格
YGEFPTB-6/10KV
移动设备卷筒用6KV-10KV扁平电缆
3×25+1×10——3×240+1×120
3×70+3×16/3——3×300+3×16/3
YGEFPTB-6/10KV
移动设备卷筒用0.6/1KV
加光纤通讯低压扁平电缆
3×70+3×16/3+6FO——3×240+240+3×16/3+6FO
YGEFPTB-6/10KV
移动设备卷筒用0.6/1KV低压动力、控制组合扁平电缆
3×70+1×35+8×1.5+2×1.5P——
3×185+1×50+8×2.5+2×2.5P
YGEFPTB-6/10KV
移动设备卷筒用0.6/1KV低压动力、
控制加光纤通讯组合扁平电缆
3×70+3×16/3+8×1.5+2×1.5P+6FO——
3×185+3×16/3+8×2.5+2×2.5P+6FO
斗轮机专用扁电缆 移动设备(堆取料机、港机)卷筒用6-10KV高压扁平电缆
YGEFPTB-6/10KV 3*25+3*16/3 移动卷-抗拉 YGEFPTB-0.6/1KV 14*1.5+2*1.5P+2*4 移动控制型低压组合扁平电缆-抗拉 。
